ЛВС и IP-телефония для ООО "Техно-сервис"

Ситуация:
Здание состоит из 4 этажей. На момент начала работ в помещениях полностью отсутствовали какие‑либо инженерные коммуникации (электрика, сети передачи данных, телефония, видеонаблюдение и т. п.).

Задачи проекта

Необходимо создать полноценную ИТ‑инфраструктуру, обеспечивающую:

связь и передачу данных для рабочих мест;
телефонию;
видеонаблюдение;
беспроводной доступ в сеть;
надёжность, безопасность и возможность масштабирования.

Что сделали:

Кабельная инфраструктура

выполнена разводка кабельных линий по всем этажам;
проложены линии для:
рабочих мест;
IP‑телефонов;
видеокамер;
офисной техники;
точек доступа Wi‑Fi.

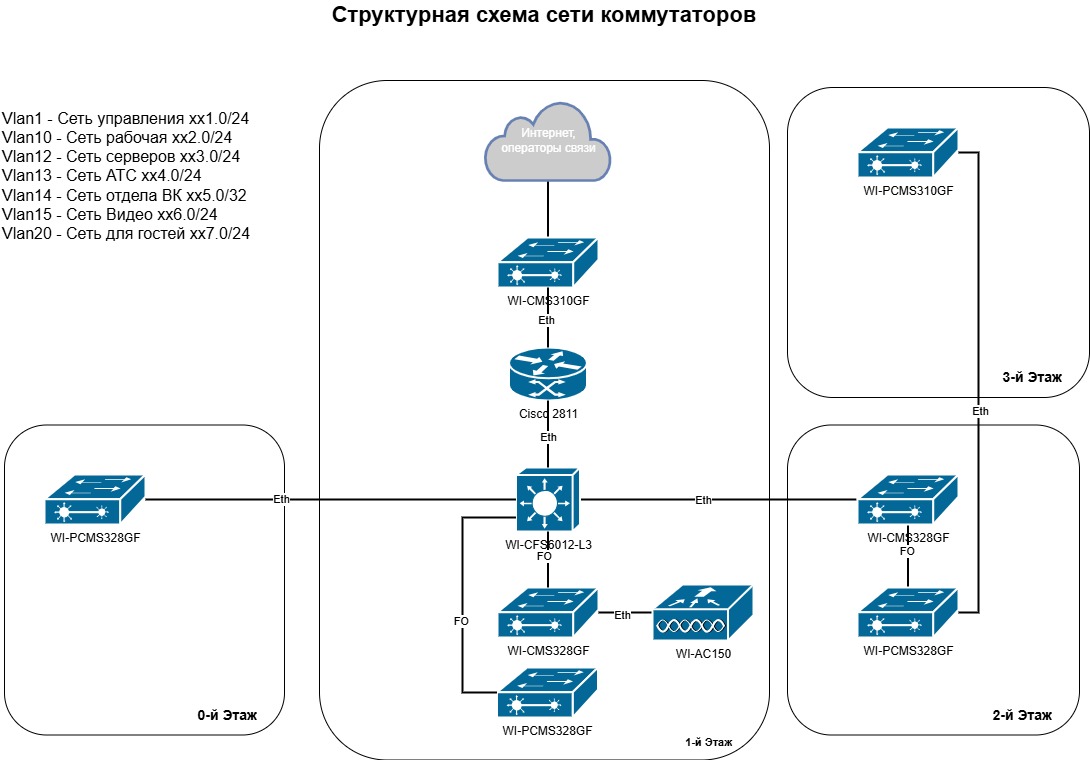

Сетевое оборудование

установлены коммутаторы на каждом этаже;
размещены точки доступа Wi‑Fi с покрытием всех этажей.

Логическая сегментация сети
Сеть разделена на 7 VLAN для изоляции трафика и повышения безопасности:

Vlan1 — сеть управления;
Vlan10 — рабочая сеть;
Vlan12 — сеть серверов;
Vlan13 — сеть АТС;
Vlan14 — сеть отдела ВК;
Vlan15 — сеть видеонаблюдения;
Vlan20 — сеть для посетителей.

Телефония

установлена IP‑АТС;
подключено 30 IP‑телефонов.

Видеонаблюдение

смонтировано 15 видеокамер;
установлен видеорегистратор для записи и хранения данных.

Эффект внедрения:

Создана современная, безопасная и масштабируемая ИТ‑инфраструктура, которая:

обеспечивает бесперебойную работу всех служб;
снижает операционные затраты (например, за счёт IP‑телефонии);
повышает уровень безопасности (видеонаблюдение, сегментация сети);
создаёт условия для дальнейшего развития ИТ‑систем здания.
