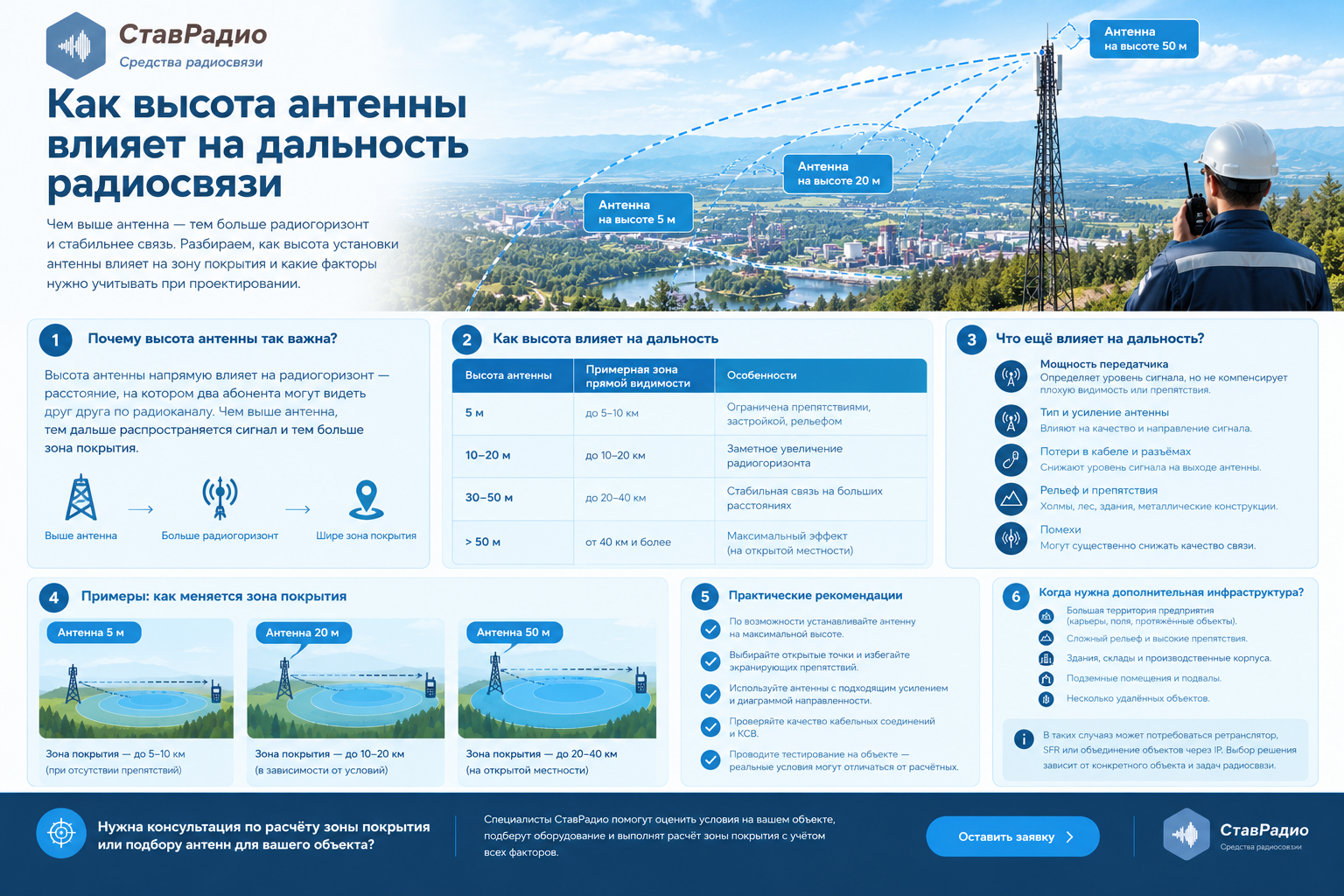

Высота установки антенны — один из важнейших факторов, влияющих на дальность и устойчивость радиосвязи. Даже мощные профессиональные радиостанции могут работать нестабильно, если антенны расположены низко, закрыты зданиями или находятся за складками рельефа.
При этом чем выше антенна, тем лучше — не универсальное правило. Результат зависит от рельефа, частоты, окружающей застройки, характеристик антенны и расположения второго абонента.
Разберём, почему высота так важна, как предварительно оценить радиогоризонт и где лучше размещать антенны для связи на предприятии, складе или открытой территории.
1. Почему высота антенны увеличивает дальность связи
Радиосигнал распространяется в пространстве и может ослабляться из-за рельефа, зданий, сооружений и других препятствий.
Когда антенна установлена низко, сигналу могут мешать:
Подъём антенны часто улучшает условия распространения сигнала: увеличивается радиогоризонт, уменьшается влияние некоторых препятствий, а между абонентами может появиться прямая или близкая к прямой радиовидимость.
Например, радиостанция на открытой площадке может плохо связываться с удалённым участком, если обе антенны находятся на небольшой высоте. Установка базовой антенны на крыше или мачте способна заметно улучшить ситуацию — без замены радиостанций на более мощные.
2. Что такое радиогоризонт
Радиогоризонт — приблизительная граница, до которой возможна прямая радиовидимость с учётом высоты антенн и кривизны Земли.
Для предварительной оценки в обычных условиях распространения часто используют формулу:
При этом чем выше антенна, тем лучше — не универсальное правило. Результат зависит от рельефа, частоты, окружающей застройки, характеристик антенны и расположения второго абонента.
Разберём, почему высота так важна, как предварительно оценить радиогоризонт и где лучше размещать антенны для связи на предприятии, складе или открытой территории.
1. Почему высота антенны увеличивает дальность связи
Радиосигнал распространяется в пространстве и может ослабляться из-за рельефа, зданий, сооружений и других препятствий.
Когда антенна установлена низко, сигналу могут мешать:
- здания и железобетонные конструкции;
- холмы и другие перепады высот;
- лесополосы и плотная растительность;
- металлические сооружения и технологическое оборудование;
- соседние строения, перекрывающие направление связи.
Подъём антенны часто улучшает условия распространения сигнала: увеличивается радиогоризонт, уменьшается влияние некоторых препятствий, а между абонентами может появиться прямая или близкая к прямой радиовидимость.
Например, радиостанция на открытой площадке может плохо связываться с удалённым участком, если обе антенны находятся на небольшой высоте. Установка базовой антенны на крыше или мачте способна заметно улучшить ситуацию — без замены радиостанций на более мощные.
2. Что такое радиогоризонт
Радиогоризонт — приблизительная граница, до которой возможна прямая радиовидимость с учётом высоты антенн и кривизны Земли.
Для предварительной оценки в обычных условиях распространения часто используют формулу:
где:
Формула даёт геометрическую оценку горизонта без учёта реального рельефа, зданий и характеристик радиосистемы.
Для инженерной оценки в типичных условиях распространения радиоволн иногда используют приближение с эффективным радиусом Земли, учитывающее стандартную атмосферную рефракцию:
- d — расстояние в километрах;
- h1 — высота первой антенны над окружающей поверхностью в метрах;
- h2 — высота второй антенны в метрах.
Формула даёт геометрическую оценку горизонта без учёта реального рельефа, зданий и характеристик радиосистемы.
Для инженерной оценки в типичных условиях распространения радиоволн иногда используют приближение с эффективным радиусом Земли, учитывающее стандартную атмосферную рефракцию:
Это ориентировочная модель, а не гарантия дальности радиосвязи. Фактическое покрытие может оказаться существенно меньше или отличаться от расчётного.
3. Пример: как меняется радиогоризонт при подъёме антенны
Предположим, портативная радиостанция находится на высоте около 1,5 м, а базовая антенна установлена на мачте.
3. Пример: как меняется радиогоризонт при подъёме антенны
Предположим, портативная радиостанция находится на высоте около 1,5 м, а базовая антенна установлена на мачте.
Значения рассчитаны по приближённой формуле с коэффициентом 4,12 при высоте абонентской антенны 1,5 м. Это оценка радиогоризонта, а не обещание устойчивой связи на указанном расстоянии.
Обратите внимание: увеличение высоты в несколько раз не означает такого же увеличения дальности. Зависимость нелинейная. Кроме того, если между антеннами находится холм или крупное сооружение, одна только высота мачты может не решить проблему.
4. Почему важна высота обеих антенн
Иногда при проектировании учитывают только базовую антенну, забывая об антенне на стороне абонента.
Для прямой радиосвязи важны обе точки:
Высокая базовая антенна может обеспечить хороший сигнал на большой территории, но портативная радиостанция, находящаяся внутри здания или за препятствием, всё равно может передавать недостаточно уверенно.
Поэтому необходимо проверять связь в обоих направлениях. Важно не только услышать абонента, но и обеспечить, чтобы его ответ принимался базовой станцией или ретранслятором.
5. Где лучше устанавливать антенну
Выбор места установки зависит от типа объекта и требуемой зоны покрытия.
На крыше здания
Подходит для офисов, складов и промышленных предприятий. Крыша часто позволяет поднять антенну над ближайшими препятствиями.
При этом нужно учитывать соседние здания, металлические конструкции, безопасный доступ и допустимость монтажа.
На мачте
Мачта может быть эффективна на открытых территориях, в карьерах, на производственных площадках и объектах с большой площадью.
Высоту определяют не по принципу «чем выше, тем лучше», а по результатам оценки рельефа, требуемой зоны покрытия, конструкции мачты и условий эксплуатации.
На автомобиле
Автомобильная антенна должна быть установлена так, чтобы её положение и окружающий кузов обеспечивали предусмотренные условия работы. Расположение антенны, качество контакта с кузовом и кабельный тракт влияют на результат.
На портативной радиостанции
Положение антенны и тело пользователя могут влиять на радиосвязь. Не следует закрывать антенну рукой или телом, если это ухудшает условия передачи. Для связи внутри сложных зданий может потребоваться отдельное инфраструктурное решение.
6. Почему высокая антенна не всегда решает проблему
Подъём антенны полезен, но у этого метода есть ограничения.
Препятствия на трассе. Высокая мачта не обязательно устранит экранирование холмом или крупным зданием.
Потери в кабеле. Чем длиннее кабель, тем выше могут быть потери. При установке антенны на крыше или мачте важно правильно подобрать кабель и разъёмы.
Диаграмма направленности. Антенна излучает не одинаково во всех направлениях. Неправильный тип или ориентация антенны могут ухудшить покрытие отдельных участков.
Помехи. Повышение антенны иногда меняет условия приёма как полезных сигналов, так и помех. Поэтому результат оценивают на объекте.
Требования к конструкции. Высокая мачта предъявляет повышенные требования к креплению, ветровой нагрузке, молниезащите и безопасному обслуживанию.
7. Как высота антенны связана с VHF и UHF
VHF и UHF отличаются частотой и длиной волны, но принципиальная роль высоты антенны сохраняется в обоих диапазонах.
При выборе диапазона важно учитывать:
Нельзя утверждать, что VHF всегда обеспечивает большую дальность или что UHF обязательно лучше внутри зданий. Выбор зависит от условий конкретного объекта и результатов проверки покрытия.
8. Когда вместо подъёма антенны нужен ретранслятор
Если поднять антенну недостаточно или территория слишком велика, можно рассмотреть ретранслятор.
Ретранслятор принимает сигнал от абонента и передаёт его дальше, расширяя возможности радиосистемы. Его размещают в точке, откуда можно обеспечить требуемую связь с обслуживаемыми зонами.
Для предприятий это решение часто рассматривают, если:
Высота установки ретранслятора также имеет значение, но проектирование должно учитывать обе стороны радиолинии, антенны, кабели, электропитание и реальную геометрию объекта.
Подробнее — в статье «DMR-ретранслятор: что это, как работает и когда он нужен».
9. Как определить оптимальную высоту антенны
Для практического проекта рекомендуется следующий порядок действий.
Такой подход помогает избежать неоправданных затрат на слишком высокую мачту или замену оборудования, которая не устраняет причину проблемы.
Часто задаваемые вопросы
На сколько увеличится дальность, если поднять антенну?
Универсального коэффициента нет. Эффект зависит от исходной высоты, рельефа, препятствий, частоты и характеристик системы. Расчёт радиогоризонта помогает оценить потенциальный эффект, но не гарантирует фактическую дальность.
Какая высота антенны нужна для радиосвязи на 10 км?
Одного расстояния недостаточно для ответа. Необходимо знать высоту обеих антенн, рельеф, частотный диапазон, препятствия, характеристики оборудования и требования к качеству связи.
Что лучше: высокая антенна или более мощная радиостанция?
Если проблема связана с радиовидимостью и расположением антенны, её перенос или подъём может оказаться эффективнее увеличения мощности. Но решение выбирают после определения причины недостаточного покрытия.
Нужно ли поднимать антенну выше крыши?
Это зависит от окружающей застройки, расположения абонентов, типа антенны и требований к монтажу. Важно не само превышение уровня крыши, а обеспечение нужного радиопокрытия при соблюдении технических требований безопасности.
Поможет ли высокая антенна внутри здания?
Высота наружной антенны может улучшить связь на территории, но не гарантирует покрытие подвалов и помещений за несколькими железобетонными перекрытиями. Для таких зон может потребоваться отдельное решение радиопокрытия.
Нужна помощь с выбором высоты и места установки антенны?
Специалисты СтавРадио помогут оценить условия распространения сигнала, выбрать место установки антенны и определить, достаточно ли оптимизации антенной системы или потребуется ретранслятор.
Для предварительной оценки полезно знать площадь объекта, расположение зданий, текущую высоту антенны и точки, где связь пропадает.
Опишите вашу задачу — поможем определить, какие параметры необходимо проверить и какое техническое решение стоит рассмотреть для устойчивой радиосвязи.
СтавРадио — профессиональная радиосвязь под реальные условия эксплуатации.
Обратите внимание: увеличение высоты в несколько раз не означает такого же увеличения дальности. Зависимость нелинейная. Кроме того, если между антеннами находится холм или крупное сооружение, одна только высота мачты может не решить проблему.
4. Почему важна высота обеих антенн
Иногда при проектировании учитывают только базовую антенну, забывая об антенне на стороне абонента.
Для прямой радиосвязи важны обе точки:
- базовая станция или ретранслятор;
- портативная, автомобильная или стационарная радиостанция.
Высокая базовая антенна может обеспечить хороший сигнал на большой территории, но портативная радиостанция, находящаяся внутри здания или за препятствием, всё равно может передавать недостаточно уверенно.
Поэтому необходимо проверять связь в обоих направлениях. Важно не только услышать абонента, но и обеспечить, чтобы его ответ принимался базовой станцией или ретранслятором.
5. Где лучше устанавливать антенну
Выбор места установки зависит от типа объекта и требуемой зоны покрытия.
На крыше здания
Подходит для офисов, складов и промышленных предприятий. Крыша часто позволяет поднять антенну над ближайшими препятствиями.
При этом нужно учитывать соседние здания, металлические конструкции, безопасный доступ и допустимость монтажа.
На мачте
Мачта может быть эффективна на открытых территориях, в карьерах, на производственных площадках и объектах с большой площадью.
Высоту определяют не по принципу «чем выше, тем лучше», а по результатам оценки рельефа, требуемой зоны покрытия, конструкции мачты и условий эксплуатации.
На автомобиле
Автомобильная антенна должна быть установлена так, чтобы её положение и окружающий кузов обеспечивали предусмотренные условия работы. Расположение антенны, качество контакта с кузовом и кабельный тракт влияют на результат.
На портативной радиостанции
Положение антенны и тело пользователя могут влиять на радиосвязь. Не следует закрывать антенну рукой или телом, если это ухудшает условия передачи. Для связи внутри сложных зданий может потребоваться отдельное инфраструктурное решение.
6. Почему высокая антенна не всегда решает проблему
Подъём антенны полезен, но у этого метода есть ограничения.
Препятствия на трассе. Высокая мачта не обязательно устранит экранирование холмом или крупным зданием.
Потери в кабеле. Чем длиннее кабель, тем выше могут быть потери. При установке антенны на крыше или мачте важно правильно подобрать кабель и разъёмы.
Диаграмма направленности. Антенна излучает не одинаково во всех направлениях. Неправильный тип или ориентация антенны могут ухудшить покрытие отдельных участков.
Помехи. Повышение антенны иногда меняет условия приёма как полезных сигналов, так и помех. Поэтому результат оценивают на объекте.
Требования к конструкции. Высокая мачта предъявляет повышенные требования к креплению, ветровой нагрузке, молниезащите и безопасному обслуживанию.
7. Как высота антенны связана с VHF и UHF
VHF и UHF отличаются частотой и длиной волны, но принципиальная роль высоты антенны сохраняется в обоих диапазонах.
При выборе диапазона важно учитывать:
- рельеф и застройку;
- высоту базовой и абонентских антенн;
- размеры и материалы препятствий;
- характеристики антенн;
- требования к покрытию внутри помещений;
- наличие ретранслятора и другой инфраструктуры.
Нельзя утверждать, что VHF всегда обеспечивает большую дальность или что UHF обязательно лучше внутри зданий. Выбор зависит от условий конкретного объекта и результатов проверки покрытия.
8. Когда вместо подъёма антенны нужен ретранслятор
Если поднять антенну недостаточно или территория слишком велика, можно рассмотреть ретранслятор.
Ретранслятор принимает сигнал от абонента и передаёт его дальше, расширяя возможности радиосистемы. Его размещают в точке, откуда можно обеспечить требуемую связь с обслуживаемыми зонами.
Для предприятий это решение часто рассматривают, если:
- территория большая;
- между участками есть перепады высот;
- сотрудники работают в разных зданиях;
- прямой связи между абонентами недостаточно;
- требуется организовать устойчивую связь в определённых зонах.
Высота установки ретранслятора также имеет значение, но проектирование должно учитывать обе стороны радиолинии, антенны, кабели, электропитание и реальную геометрию объекта.
Подробнее — в статье «DMR-ретранслятор: что это, как работает и когда он нужен».
9. Как определить оптимальную высоту антенны
Для практического проекта рекомендуется следующий порядок действий.
- Определить обязательные зоны связи. Отметить здания, открытые площадки, маршруты и удалённые участки.
- Изучить рельеф и препятствия. Проверить высоты сооружений, перепады местности и возможные экранирующие объекты.
- Выбрать возможные точки установки. Рассмотреть крышу, мачту или существующее сооружение.
- Оценить радиолинию. Учесть частоту, параметры оборудования, антенны, кабельные потери и требуемый запас сигнала.
- Проверить связь на объекте. Провести контрольные испытания в точках, где связь обязательна.
- Скорректировать проект. При необходимости изменить высоту, расположение или тип антенны либо предусмотреть ретранслятор.
Такой подход помогает избежать неоправданных затрат на слишком высокую мачту или замену оборудования, которая не устраняет причину проблемы.
Часто задаваемые вопросы
На сколько увеличится дальность, если поднять антенну?
Универсального коэффициента нет. Эффект зависит от исходной высоты, рельефа, препятствий, частоты и характеристик системы. Расчёт радиогоризонта помогает оценить потенциальный эффект, но не гарантирует фактическую дальность.
Какая высота антенны нужна для радиосвязи на 10 км?
Одного расстояния недостаточно для ответа. Необходимо знать высоту обеих антенн, рельеф, частотный диапазон, препятствия, характеристики оборудования и требования к качеству связи.
Что лучше: высокая антенна или более мощная радиостанция?
Если проблема связана с радиовидимостью и расположением антенны, её перенос или подъём может оказаться эффективнее увеличения мощности. Но решение выбирают после определения причины недостаточного покрытия.
Нужно ли поднимать антенну выше крыши?
Это зависит от окружающей застройки, расположения абонентов, типа антенны и требований к монтажу. Важно не само превышение уровня крыши, а обеспечение нужного радиопокрытия при соблюдении технических требований безопасности.
Поможет ли высокая антенна внутри здания?
Высота наружной антенны может улучшить связь на территории, но не гарантирует покрытие подвалов и помещений за несколькими железобетонными перекрытиями. Для таких зон может потребоваться отдельное решение радиопокрытия.
Нужна помощь с выбором высоты и места установки антенны?
Специалисты СтавРадио помогут оценить условия распространения сигнала, выбрать место установки антенны и определить, достаточно ли оптимизации антенной системы или потребуется ретранслятор.
Для предварительной оценки полезно знать площадь объекта, расположение зданий, текущую высоту антенны и точки, где связь пропадает.
Опишите вашу задачу — поможем определить, какие параметры необходимо проверить и какое техническое решение стоит рассмотреть для устойчивой радиосвязи.
СтавРадио — профессиональная радиосвязь под реальные условия эксплуатации.
