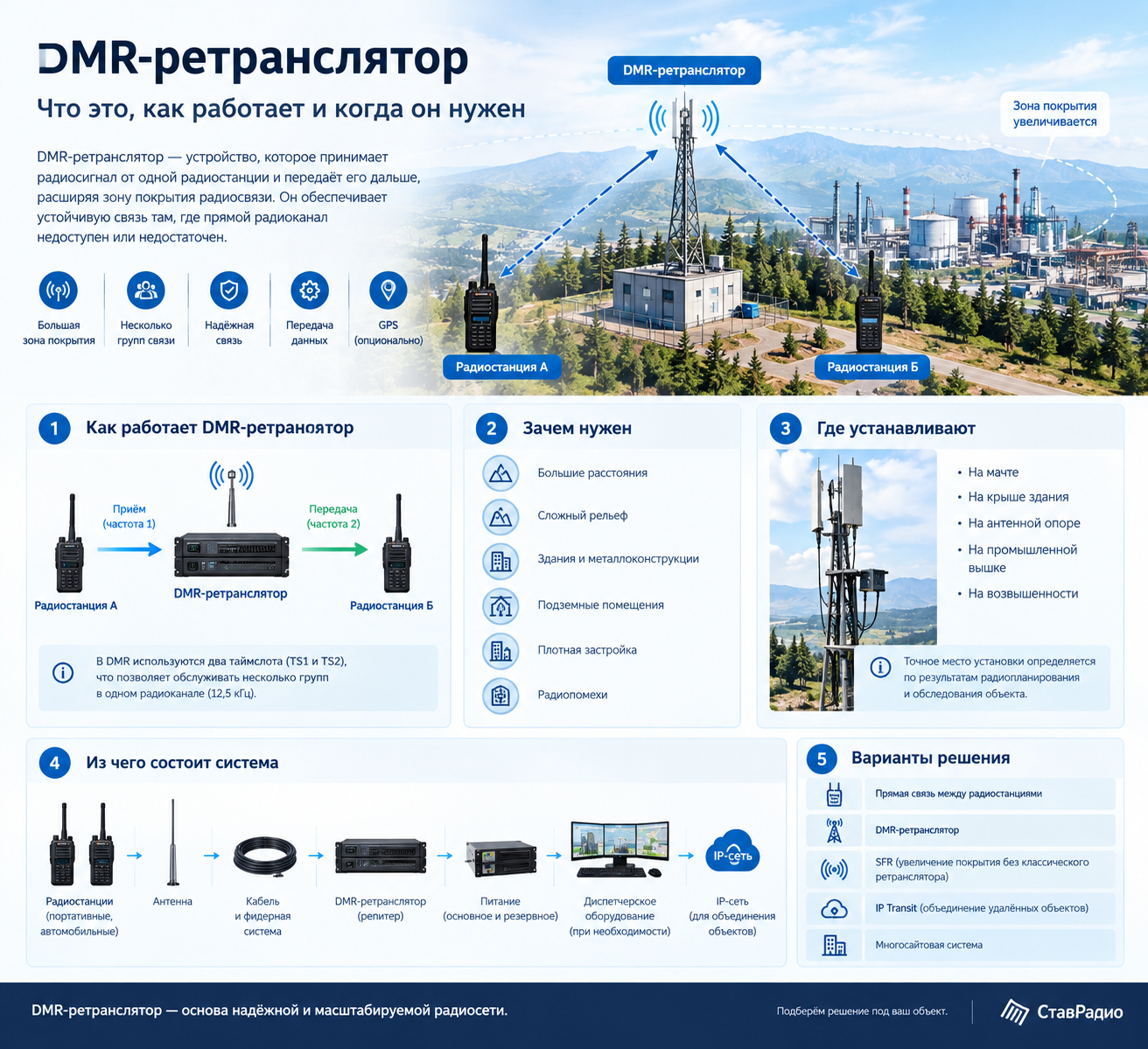

DMR-ретранслятор — устройство, которое принимает радиосигнал от одной радиостанции и передаёт его дальше, увеличивая зону покрытия радиосвязи.
Ретрансляторы применяют на промышленных предприятиях, складах, строительных площадках, нефтегазовых объектах, карьерах и территориях со сложным рельефом или плотной застройкой.
Как работает DMR-ретранслятор
При прямой связи радиостанции должны иметь достаточно хороший радиоканал между собой. Если расстояние или препятствия не позволяют установить устойчивую связь, используется ретранслятор.
Принцип работы:
Ретрансляторы применяют на промышленных предприятиях, складах, строительных площадках, нефтегазовых объектах, карьерах и территориях со сложным рельефом или плотной застройкой.
Как работает DMR-ретранслятор
При прямой связи радиостанции должны иметь достаточно хороший радиоканал между собой. Если расстояние или препятствия не позволяют установить устойчивую связь, используется ретранслятор.
Принцип работы:

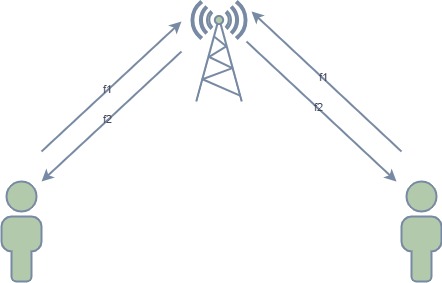

Ретранслятор принимает сигнал от одного абонента и передаёт его другим радиостанциям. Благодаря этому пользователям не обязательно находиться в прямой радиовидимости друг друга.
Для ретрансляционной работы используются отдельные частоты приёма и передачи. В DMR также настраиваются цветовой код, таймслоты, группы вызова и другие параметры системы.
Зачем нужен DMR-ретранслятор
Прямая радиосвязь может ухудшаться из-за:
Например, две радиостанции могут уверенно работать на открытой территории предприятия, но терять связь за производственным корпусом. Установка ретранслятора в подходящей точке позволяет сформировать более устойчивую радиосеть.
DMR и два таймслота
DMR использует технологию TDMA, при которой канал шириной 12,5 кГц разделяется на два временных слота:
12,5 кГц → TS1 | TS2
Это позволяет организовать два логических канала связи в одном физическом радиоканале.
Например:
TS1 — охрана
TS2 — технический персонал
Конкретная конфигурация зависит от архитектуры и настроек системы.
Из чего состоит система с DMR-ретранслятором
Ретранслятор является только частью радиосистемы. В типовой конфигурации используются:
Упрощённо:
Радиостанции → антенна → DMR-ретранслятор → зона покрытия
На крупных объектах несколько ретрансляторов могут объединяться через IP-сеть.
Где устанавливают DMR-ретранслятор
Для радиосвязи большое значение имеет высота антенны и отсутствие существенных препятствий на пути распространения сигнала.
Ретранслятор могут размещать:
При выборе точки установки учитываются рельеф, высота зданий, характеристики антенны, потери в кабеле, мощность передатчика, чувствительность приёмника и уровень помех.
Поэтому оптимальное место определяется не только по карте, но и по результатам обследования объекта и радиопланирования.
Почему мощность не решает все проблемы
Увеличение мощности передатчика само по себе не гарантирует расширения зоны покрытия.
На результат влияют:
Например, если антенна установлена за препятствием или в низкой точке, более мощный передатчик не обязательно устранит проблему связи.
Поэтому при проектировании важна вся радиотрасса от передатчика до антенны и от антенны до приёмника, а не только мощность оборудования.
DMR-ретранслятор на предприятии
На промышленном объекте один ретранслятор может обеспечивать работу нескольких групп пользователей:
В зависимости от оборудования могут использоваться групповые и индивидуальные вызовы, передача данных, GPS и другие функции DMR.
Для нефтегазовых и других потенциально опасных объектов дополнительно учитываются требования к взрывозащите абонентского оборудования и аксессуаров.
DMR-ретранслятор для склада и логистики
Большие склады создают специфические условия для радиосвязи: металлические стеллажи, большая площадь, перегородки и другие конструкции могут ослаблять сигнал.
Типовая задача выглядит так:
Охрана ↔ склад ↔ погрузочная зона ↔ администрация ↔ транспорт
В таких объектах важно правильно выбрать место установки антенны и оценить реальное радиопокрытие внутри и снаружи здания.
Нужен ли ретранслятор для DMR?
Не всегда.
На небольшом объекте радиостанции могут работать напрямую:
Радиостанция А ↔ Радиостанция Б
Если такой связи недостаточно, используются дополнительные средства:
Прямая связь → DMR-ретранслятор → SFR → IP-объединение объектов
Конкретное решение зависит от площади, рельефа, количества пользователей и требований к системе.
DMR-ретранслятор или SFR
DMR-ретранслятор — отдельный инфраструктурный узел, который принимает и передаёт радиосигнал, обеспечивая расширение зоны радиосвязи.
SFR — технология расширения покрытия DMR, использующая специальную архитектуру радиосистемы без классической схемы с отдельным ретранслятором.
Это разные технические подходы, поэтому выбор зависит от характеристик объекта и требований к радиосети.
Подробнее:
Что такое SFR и как увеличить покрытие DMR без классического ретранслятора
Объединение нескольких DMR-ретрансляторов
Если предприятие имеет несколько территориально удалённых площадок, ретрансляторы могут объединяться через IP-сеть, если такую возможность поддерживает используемая система.
Например:
Для ретрансляционной работы используются отдельные частоты приёма и передачи. В DMR также настраиваются цветовой код, таймслоты, группы вызова и другие параметры системы.
Зачем нужен DMR-ретранслятор
Прямая радиосвязь может ухудшаться из-за:
- большого расстояния;
- холмистого или горного рельефа;
- зданий и железобетонных конструкций;
- металлических сооружений;
- леса;
- подземных помещений;
- низкого расположения антенны;
- радиопомех.
Например, две радиостанции могут уверенно работать на открытой территории предприятия, но терять связь за производственным корпусом. Установка ретранслятора в подходящей точке позволяет сформировать более устойчивую радиосеть.
DMR и два таймслота
DMR использует технологию TDMA, при которой канал шириной 12,5 кГц разделяется на два временных слота:
12,5 кГц → TS1 | TS2
Это позволяет организовать два логических канала связи в одном физическом радиоканале.
Например:
TS1 — охрана
TS2 — технический персонал
Конкретная конфигурация зависит от архитектуры и настроек системы.
Из чего состоит система с DMR-ретранслятором
Ретранслятор является только частью радиосистемы. В типовой конфигурации используются:
- DMR-ретранслятор;
- радиостанции пользователей;
- антенна;
- антенно-фидерная система;
- коаксиальный кабель;
- дуплексер или комбайнер при использовании одной антенны;
- основной и резервный источник питания;
- при необходимости — диспетчерское оборудование;
- при необходимости — IP-соединение между объектами.
Упрощённо:
Радиостанции → антенна → DMR-ретранслятор → зона покрытия
На крупных объектах несколько ретрансляторов могут объединяться через IP-сеть.
Где устанавливают DMR-ретранслятор
Для радиосвязи большое значение имеет высота антенны и отсутствие существенных препятствий на пути распространения сигнала.
Ретранслятор могут размещать:
- на мачте;
- на крыше здания;
- на антенной опоре;
- на промышленной вышке;
- на существующем объекте связи;
- на возвышенности.
При выборе точки установки учитываются рельеф, высота зданий, характеристики антенны, потери в кабеле, мощность передатчика, чувствительность приёмника и уровень помех.
Поэтому оптимальное место определяется не только по карте, но и по результатам обследования объекта и радиопланирования.
Почему мощность не решает все проблемы
Увеличение мощности передатчика само по себе не гарантирует расширения зоны покрытия.
На результат влияют:
- высота и тип антенны;
- потери в антенно-фидерном тракте;
- рельеф;
- здания и металлоконструкции;
- частотный диапазон;
- чувствительность приёмника;
- уровень радиопомех.
Например, если антенна установлена за препятствием или в низкой точке, более мощный передатчик не обязательно устранит проблему связи.
Поэтому при проектировании важна вся радиотрасса от передатчика до антенны и от антенны до приёмника, а не только мощность оборудования.
DMR-ретранслятор на предприятии
На промышленном объекте один ретранслятор может обеспечивать работу нескольких групп пользователей:
- охрана;
- ремонтные бригады;
- эксплуатационный персонал;
- транспорт;
- аварийные службы;
- руководство.
В зависимости от оборудования могут использоваться групповые и индивидуальные вызовы, передача данных, GPS и другие функции DMR.
Для нефтегазовых и других потенциально опасных объектов дополнительно учитываются требования к взрывозащите абонентского оборудования и аксессуаров.
DMR-ретранслятор для склада и логистики
Большие склады создают специфические условия для радиосвязи: металлические стеллажи, большая площадь, перегородки и другие конструкции могут ослаблять сигнал.
Типовая задача выглядит так:
Охрана ↔ склад ↔ погрузочная зона ↔ администрация ↔ транспорт
В таких объектах важно правильно выбрать место установки антенны и оценить реальное радиопокрытие внутри и снаружи здания.
Нужен ли ретранслятор для DMR?
Не всегда.
На небольшом объекте радиостанции могут работать напрямую:
Радиостанция А ↔ Радиостанция Б
Если такой связи недостаточно, используются дополнительные средства:
Прямая связь → DMR-ретранслятор → SFR → IP-объединение объектов
Конкретное решение зависит от площади, рельефа, количества пользователей и требований к системе.
DMR-ретранслятор или SFR
DMR-ретранслятор — отдельный инфраструктурный узел, который принимает и передаёт радиосигнал, обеспечивая расширение зоны радиосвязи.
SFR — технология расширения покрытия DMR, использующая специальную архитектуру радиосистемы без классической схемы с отдельным ретранслятором.
Это разные технические подходы, поэтому выбор зависит от характеристик объекта и требований к радиосети.
Подробнее:
Что такое SFR и как увеличить покрытие DMR без классического ретранслятора

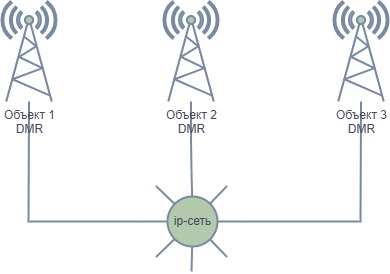

Объединение нескольких DMR-ретрансляторов
Если предприятие имеет несколько территориально удалённых площадок, ретрансляторы могут объединяться через IP-сеть, если такую возможность поддерживает используемая система.
Например:
В результате несколько площадок могут работать в составе единой радиосистемы.
В зависимости от производителя и архитектуры могут применяться IP Transit и другие многосайтовые технологии.
Как выбрать DMR-ретранслятор
При выборе оборудования необходимо учитывать не только выходную мощность.
Основные параметры:
Частотный диапазон
Оборудование должно соответствовать используемому диапазону и частотному плану системы.
Выходная мощность
Определяется исходя из требуемой зоны покрытия и условий эксплуатации.
Поддерживаемые DMR-функции
Следует учитывать необходимые функции: TDMA, групповые и индивидуальные вызовы, передачу данных, GPS, IP-соединение и другие возможности.
Антенно-фидерная система
Антенна, кабель, разъёмы и дуплексер непосредственно влияют на эффективность системы.
Резервное питание
Для критически важных объектов желательно предусмотреть автономную работу при отключении основного электропитания.
Возможность расширения
Если планируется подключение новых объектов или пользователей, это необходимо учитывать ещё на этапе выбора оборудования.
Как проектируется система с DMR-ретранслятором
Оптимальная последовательность:
1. Обследование объекта
Территория, здания, рельеф, существующая инфраструктура и проблемные зоны.
2. Определение требований
Количество пользователей, группы связи, зона покрытия, функциональность и требования к надёжности.
3. Радиопланирование
Частоты, место установки, антенна и антенно-фидерная система.
4. Монтаж и настройка
Установка оборудования, программирование радиостанций и проверка параметров.
5. Проверка покрытия
Измерение уровня и качества связи в ключевых точках объекта.
6. Ввод в эксплуатацию
Передача системы пользователям и подготовка эксплуатационной документации.
Что делать, если одного ретранслятора недостаточно
Если после установки ретранслятора остаются зоны неустойчивой связи, возможны разные решения:
Например, для подземных помещений или крупных железобетонных зданий может потребоваться отдельная система радиопокрытия.
DMR-ретранслятор как основа профессиональной радиосети
Для небольшого объекта может быть достаточно прямой связи между радиостанциями. Но при увеличении территории и количества пользователей ретранслятор позволяет перейти к полноценной инфраструктуре.
Такая архитектура позволяет постепенно расширять радиосеть предприятия без полной замены оборудования.
FAQ
Что такое DMR-ретранслятор?
Это устройство, которое принимает радиосигнал от одной радиостанции и передаёт его дальше, расширяя зону радиопокрытия.
На сколько километров работает DMR-ретранслятор?
Фиксированной дальности нет. Она зависит от частоты, мощности, антенны, высоты установки, рельефа, препятствий, чувствительности приёмника и уровня помех.
Нужен ли ретранслятор для DMR?
Не всегда. На небольших объектах радиостанции могут работать напрямую. Ретранслятор применяется при необходимости расширить покрытие или построить более развитую систему связи.
Можно ли использовать один ретранслятор для нескольких групп?
Да, если это поддерживается используемой системой и соответствующим образом настроено.
Можно ли соединить несколько DMR-ретрансляторов?
Да. При поддержке соответствующих функций они могут объединяться через IP-сеть.
Что выбрать: DMR-ретранслятор или SFR?
Это зависит от конкретного объекта. Ретранслятор и SFR используют разные подходы к расширению покрытия, поэтому решение принимается после анализа территории и требований к системе.
Итог
DMR-ретранслятор — один из ключевых элементов профессиональной цифровой радиосвязи.
Он позволяет расширить зону покрытия, организовать несколько групп связи и создать основу для объединения удалённых объектов.
При выборе важна не только мощность оборудования, но и вся радиотехническая система: место установки, антенна, кабель, частоты, рельеф, здания и уровень помех.
Если одного ретранслятора недостаточно, сеть можно расширить с помощью SFR, дополнительных ретрансляторов и IP-объединения объектов.
Нужно подобрать DMR-ретранслятор?
СтавРадио поможет определить требования к системе, подобрать оборудование, антенную систему и разработать решение с учётом особенностей объекта.
В зависимости от производителя и архитектуры могут применяться IP Transit и другие многосайтовые технологии.
Как выбрать DMR-ретранслятор
При выборе оборудования необходимо учитывать не только выходную мощность.
Основные параметры:
Частотный диапазон
Оборудование должно соответствовать используемому диапазону и частотному плану системы.
Выходная мощность
Определяется исходя из требуемой зоны покрытия и условий эксплуатации.
Поддерживаемые DMR-функции
Следует учитывать необходимые функции: TDMA, групповые и индивидуальные вызовы, передачу данных, GPS, IP-соединение и другие возможности.
Антенно-фидерная система
Антенна, кабель, разъёмы и дуплексер непосредственно влияют на эффективность системы.
Резервное питание
Для критически важных объектов желательно предусмотреть автономную работу при отключении основного электропитания.
Возможность расширения
Если планируется подключение новых объектов или пользователей, это необходимо учитывать ещё на этапе выбора оборудования.
Как проектируется система с DMR-ретранслятором
Оптимальная последовательность:
1. Обследование объекта
Территория, здания, рельеф, существующая инфраструктура и проблемные зоны.
2. Определение требований
Количество пользователей, группы связи, зона покрытия, функциональность и требования к надёжности.
3. Радиопланирование
Частоты, место установки, антенна и антенно-фидерная система.
4. Монтаж и настройка
Установка оборудования, программирование радиостанций и проверка параметров.
5. Проверка покрытия
Измерение уровня и качества связи в ключевых точках объекта.
6. Ввод в эксплуатацию
Передача системы пользователям и подготовка эксплуатационной документации.
Что делать, если одного ретранслятора недостаточно
Если после установки ретранслятора остаются зоны неустойчивой связи, возможны разные решения:
- изменить место установки антенны;
- увеличить её высоту;
- подобрать другую антенну;
- оптимизировать антенно-фидерный тракт;
- установить дополнительный ретранслятор;
- использовать SFR;
- объединить объекты через IP-сеть;
- применить специализированное решение для сложных помещений.
Например, для подземных помещений или крупных железобетонных зданий может потребоваться отдельная система радиопокрытия.
DMR-ретранслятор как основа профессиональной радиосети
Для небольшого объекта может быть достаточно прямой связи между радиостанциями. Но при увеличении территории и количества пользователей ретранслятор позволяет перейти к полноценной инфраструктуре.
Такая архитектура позволяет постепенно расширять радиосеть предприятия без полной замены оборудования.
FAQ
Что такое DMR-ретранслятор?
Это устройство, которое принимает радиосигнал от одной радиостанции и передаёт его дальше, расширяя зону радиопокрытия.
На сколько километров работает DMR-ретранслятор?
Фиксированной дальности нет. Она зависит от частоты, мощности, антенны, высоты установки, рельефа, препятствий, чувствительности приёмника и уровня помех.
Нужен ли ретранслятор для DMR?
Не всегда. На небольших объектах радиостанции могут работать напрямую. Ретранслятор применяется при необходимости расширить покрытие или построить более развитую систему связи.
Можно ли использовать один ретранслятор для нескольких групп?
Да, если это поддерживается используемой системой и соответствующим образом настроено.
Можно ли соединить несколько DMR-ретрансляторов?
Да. При поддержке соответствующих функций они могут объединяться через IP-сеть.
Что выбрать: DMR-ретранслятор или SFR?
Это зависит от конкретного объекта. Ретранслятор и SFR используют разные подходы к расширению покрытия, поэтому решение принимается после анализа территории и требований к системе.
Итог
DMR-ретранслятор — один из ключевых элементов профессиональной цифровой радиосвязи.
Он позволяет расширить зону покрытия, организовать несколько групп связи и создать основу для объединения удалённых объектов.
При выборе важна не только мощность оборудования, но и вся радиотехническая система: место установки, антенна, кабель, частоты, рельеф, здания и уровень помех.
Если одного ретранслятора недостаточно, сеть можно расширить с помощью SFR, дополнительных ретрансляторов и IP-объединения объектов.
Нужно подобрать DMR-ретранслятор?
СтавРадио поможет определить требования к системе, подобрать оборудование, антенную систему и разработать решение с учётом особенностей объекта.
